Mô tả
Thông số kỹ thuật:
| Màn hình hỗ trợ | Đơn màu/đôi màu |
| Phạm vi điều khiển | Đơn màu: 131.072pixels, 128*1024
Đôi màu: 65.536 pixels, 512*128 Chiều rộng tối đa: 3072, chiều cao tối đa: 128 |
| Điện áp hoạt động | DC 5V |
| Dung lượng FLASH | 4M Byte (3,5MB trong sử dụng thực tế) |
| Cổng giao tiếp | U-disk, Wi-Fi |
| Hỗ trợ đầy đủ màu | Module đơn màu và Module đôi màu |
| Số lượng chương trình | Tối đa 1000 chương trình. Có thể chạy theo thời gian hoặc điều khiển bằng nút nhấn |
| Số lượng vùng | 20 vùng riêng biệt, tách biệt giữa hiệu ứng đặc biệt và hiệu ứng vùng |
| Màn hình hiển thị | Văn bản, hình ảnh, 3DText, hoạt hình (SWF), excel, thời gian, nhiệt độ(độ ẩm), đếm, âm lịch |
| Hiển thị | Hiển thị trình tự, nút chuyển đổi, điều khiển từ xa |
| Thiết bị mở rộng | Nhiệt độ, độ ẩm, điều khiển từ xa IR, cảm quang,… |
| Màn hình chuyển đổi tự động | Hỗ trợ máy chuyển đổi hẹn giờ |
| Điều chỉnh độ sáng | Hỗ trợ 3 chế độ điều chỉnh độ sáng |
| Công suất | 3W |

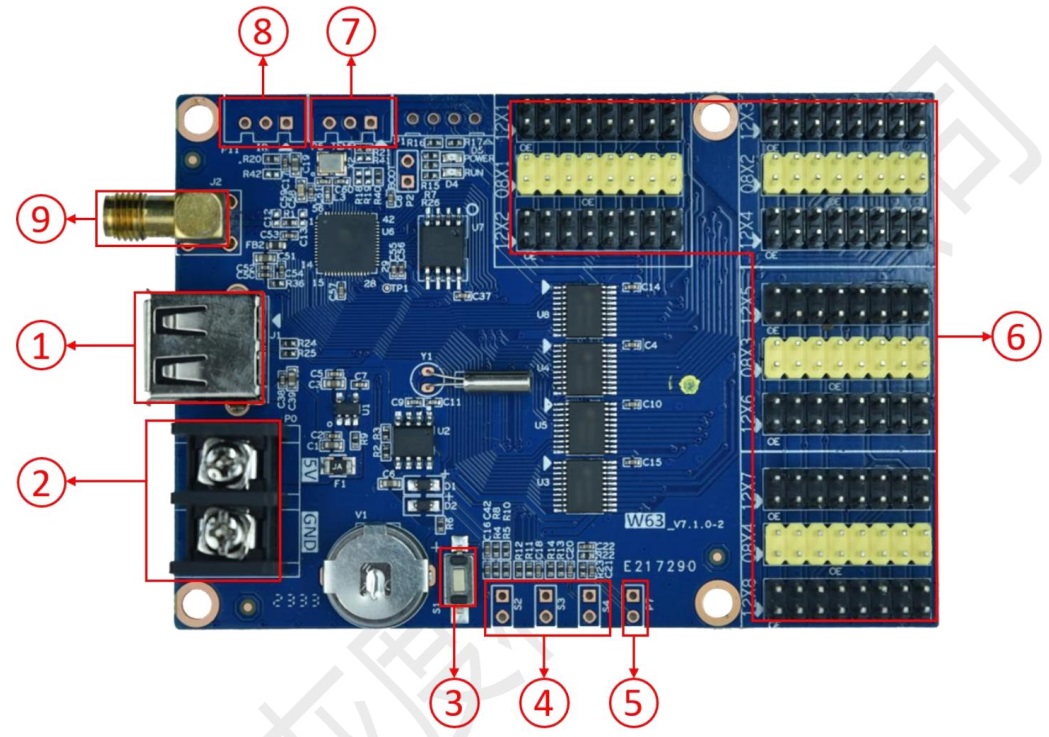

Giao diện phần cứng:
1. Cổng USB, cập nhật nội dung chương trình và thiết lập bằng U-disk
2. Kết nối cung cấp nguồn, để kết nối nguồn 5V
3. Nút kiểm tra, để kiểm tra module LED
4. Cổng nút S2/S3/S4: S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng, S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược, S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại
5. P7, kết nối cảm biến độ sáng, điều chỉnh độ sáng tự động
6. Cổng HUB12/HUB08, kết nối module LED bằng cáp dẹt
7. P5, kết nối cảm biến nhiệt độ/độ ẩm
8. P11, kết nối remote IR, để kết nối remote cảm biến IR
9. Cổng ăn ten Wi-Fi, sử dụng kết nối với ăng ten Wi-Fi bên ngoài
Giao diện HUB
