Mô tả
Thông số kỹ thuật:
| Màn hình hỗ trợ | Đơn màu/đôi màu |
| Phạm vi điều khiển | Đơn màu: 262.144pixels, 1024*256
Đôi màu: 131.072 pixels, 512*256 Chiều rộng tối đa: 4096, chiều cao tối đa: 256 |
| Điện áp hoạt động | DC 5V |
| Dung lượng FLASH | 8M Byte (5,2MB trong sử dụng thực tế) |
| Cổng giao tiếp | U-disk, Wi-Fi |
| Hỗ trợ đầy đủ màu | Module đơn màu và Module đôi màu |
| Số lượng chương trình | Tối đa 1000 chương trình. Có thể chạy theo thời gian hoặc điều khiển bằng nút nhấn |
| Số lượng vùng | 20 vùng riêng biệt, tách biệt giữa hiệu ứng đặc biệt và hiệu ứng vùng |
| Màn hình hiển thị | Văn bản, hình ảnh, 3DText, hoạt hình (SWF), excel, thời gian, nhiệt độ(độ ẩm), đếm, âm lịch |
| Hiển thị | Hiển thị trình tự, nút chuyển đổi, điều khiển từ xa |
| Thiết bị mở rộng | Nhiệt độ, độ ẩm, điều khiển từ xa IR, cảm quang,… |
| Màn hình chuyển đổi tự động | Hỗ trợ máy chuyển đổi hẹn giờ |
| Điều chỉnh độ sáng | Hỗ trợ 3 chế độ điều chỉnh độ sáng |
| Công suất | 3W |

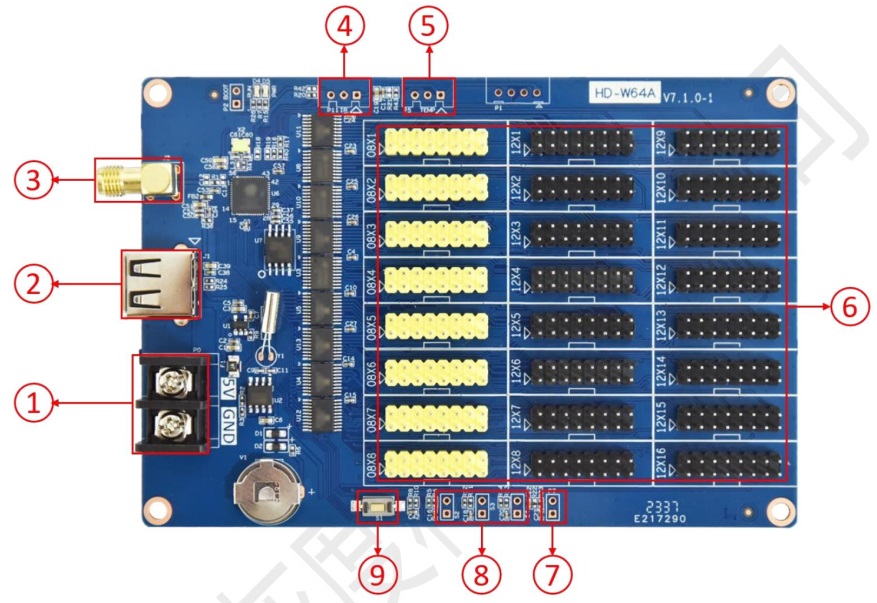

Giao diện phần cứng:
1. Kết nối cung cấp nguồn, để cấp nguồn 5V
2. Cổng USB, cập nhật nội dung chương trình và thiế lập bằng U-disk
3. Giao diện Wi-Fi, dùng để kết nối ăng ten ngoài Wifi
4. Giao diện IR, kết nối bộ thu hồng ngoại điều khiển từ xa
5. P5, kết nối cảm biến nhiệt độ/độ ẩm
6. Giao diện HUB08, HUB12 kết nối với module hiển thị LED
7. P7, kết nối cảm biến độ sáng, điều chỉnh độ sáng tự động
8. Cổng nút S2/S3/S4: S2, kết nối công tắc điểm, chuyển sang chương trình tiếp theo, hẹn giờ bắt đầu, đếm cộng, S3, kết nối công tắc điểm, chuyển đổi chương trình trước đó, đặt lại bộ đếm thời gian, đếm ngược, S4, kết nối công tắc điểm, điều khiển chương trình, thời gian dừng, đếm lại
9. Nút kiểm tra: kiểm tra module thiết bị

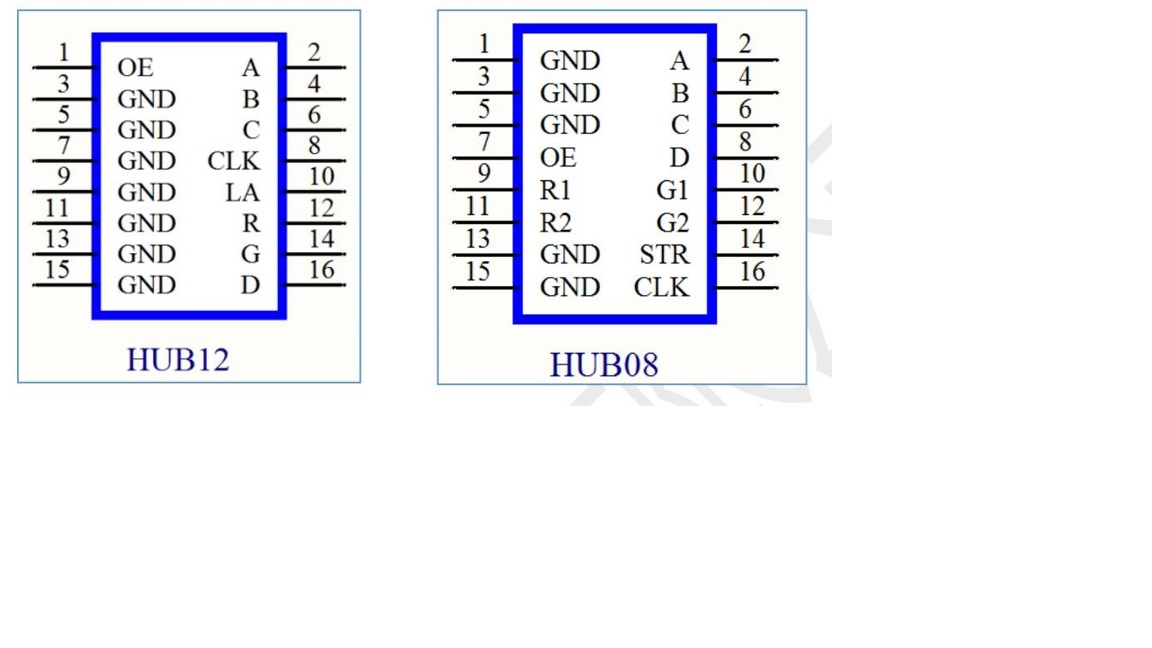

Giao diện HUB
